R0259 - R2081.85 - Führungsbuchse aus Stahl mit Bund, BG beschichtet, ISO9448-6-DIN9831

Dokumente

Führungselemente für den Stanzwerkzeugbau

Standardmäßige ISO-Gleitelemente

•
  R0240
  R202.19 - Führungssäule ISO9182-2-DIN9825
•
  R0241
  R2020.62 - Wechsel-Führungssäule mit Mittenbundbefestigung
•
  R0242
  R2022.19 - Führungssäule ISO9182-3-DIN9825
•
  R0243
  R2021.46 - Führungssäule mit Bund, Haltestückverschraubung, DIN 9825-ISO 9182-5
•
  R0244
  R2051.32 - Führungsbuchse ISO9448-2-DIN9831
•
  R0245
  R2081.31 - Führungsbuchse mit Bund ISO9448-6-DIN9831
•
  R0246
  R2081.34 - Führungsbuchse mit Bund ISO9448-6-DIN9831
•
  R0247
  R2081.35 - Führungsbuchse mit Bund ISO9448-6-DIN9831
•
  R0248
  R2081.32 - Führungsbuchse mit Bund ISO9448-6-DIN9831
•
  R0249
  R2081.33 - Führungsbuchse mit Bund ISO9448-6-DIN9831
•
  R0250
  R2091.31 - Führungsbuchse mit Flansch ISO9448-4-DIN9831
•
  R0251
  R2091.32 - Führungsbuchse mit Flansch ISO9448-4-DIN9831
•
  R0252
  R2091.34 - Führungsbuchse mit Flansch ISO9448-4-DIN9831
•
  R0253
  R2091.34BG - Führungsbuchse aus Stahl mit Flansch BG beschichtet ISO9448-6-DIN9831
•
  R0254
  R2051.32BG - Führungsbuchse aus Stahl, BG beschichtet, ISO9448-6-DIN9831
•
  R0255
  R2081.81 - Führungsbuchse mit Bund aus Stahl, BG beschichtet, ISO9448-6-DIN9831
•
  R0256
  R2091.31BG - Führungsbuchse aus Stahl mit Flansch BG beschichtet ISO9448-6-DIN9831
•
  R0257
  R2091.32BG - Führungsbuchse aus Stahl mit Flansch BG beschichtet ISO9448-6-DIN9831
•
  R0258
  R2081.84 - Führungsbuchse aus Stahl mit Bund, BG beschichtet, ISO9448-6-DIN9831
•
  R0259
  R2081.85 - Führungsbuchse aus Stahl mit Bund, BG beschichtet, ISO9448-6-DIN9831
•
  R0610
  R202.22 - Führungssäule ISO9182-2-DIN9825
•
  R0611
  R202.23 - Führungssäule ISO9182-2-DIN9826
•
  R0612
  R202.24 - Führungssäule ISO9182-2-DIN9827
•
  R0663
  Führungssäule mit Bund (ISO 9182-5 / DIN 9825)
•
  R0664
  Konische Führungssäule (ISO 9182-4 / DIN 9825)
•
  R0665
  Befestigungsbuchse für konische Säulen (ISO 9182-4 / DIN 9825)

Datenblatt

Weitere Informationen

Werkstoff	1.7131, Bronzo grafite
Behandlung	Cementazione + Tempra
Norm	ISO 9448-6 DIN 9831
Verwendung	Bussola estraibile serie europea con riporto in bronzo e inserti in grafite per accoppiamento con colonna guida stampo.Questa bussola viene fissata con le apposite staffette.
Hinweis	Staffette e viti a richiesta.

D

• 19
• 20
• 24
• 25
• 30
• 32
• 38
• 40
• 48
• 50
• 60
• 63
• 80

D1

• 32
• 40
• 48
• 58
• 70
• 85
• 105

L

• 35
• 42
• 52
• 65
• 80
• 93

D2

• 40
• 48
• 56
• 66
• 80
• 95
• 118

D3

• 32
• 40
• 48
• 53
• 58
• 70
• 85
• 105

D4

• 52
• 60
• 67
• 77
• 91
• 106
• 129

D5

• 64,7
• 72,7
• 79,7
• 89,7
• 103,7
• 118,7
• 141,7

L1

• 23
• 30
• 37
• 47
• 60

L2

• 12
• 15
• 18
• 20
• 63

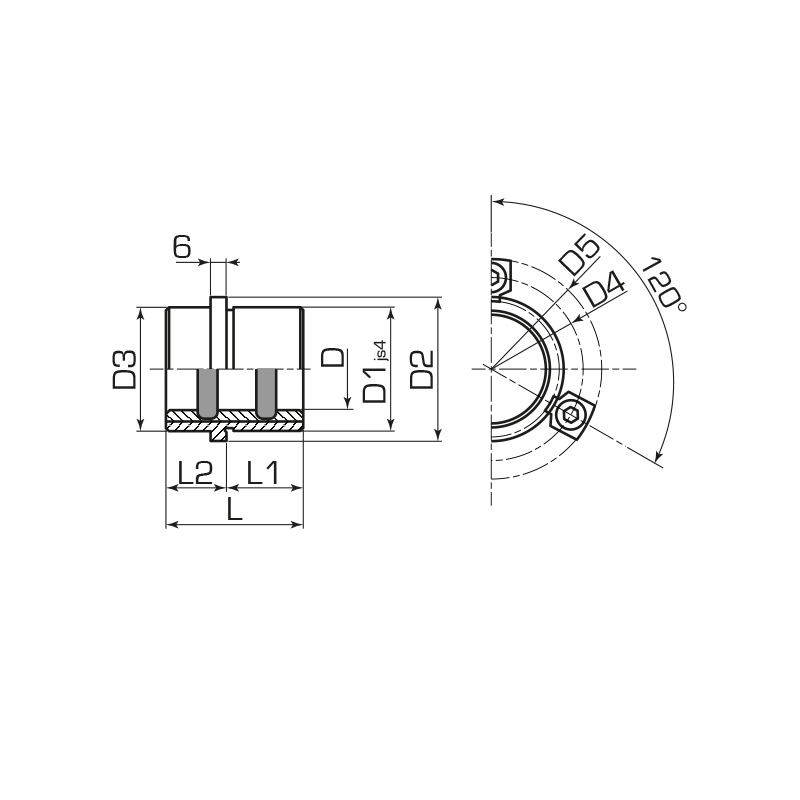

	Menge	Code	D	D1	L	D2	D3	D4	D5	L1	L2
		R0245-04-0006	32	48	93	56	53	67	79,7	30	63
		R0259-04-0001	19	32	35	40	32	52	64,7	23	12
		R0259-04-0002	20	32	35	40	32	52	64,7	23	12
		R0259-04-0003	24	40	35	48	40	60	72,7	23	12
		R0259-04-0004	25	40	35	48	40	60	72,7	23	12
		R0259-04-0005	30	48	42	56	48	67	79,7	30	12
		R0259-04-0006	32	48	42	56	48	67	79,7	30	12
		R0259-04-0007	38	58	52	66	58	77	89,7	37	15
		R0259-04-0008	40	58	52	66	58	77	89,7	37	15
		R0259-04-0009	48	70	65	80	70	91	103,7	47	18
		R0259-04-0010	50	70	65	80	70	91	103,7	47	18
		R0259-04-0011	60	85	80	95	85	106	118,7	60	20
		R0259-04-0012	63	85	80	95	85	106	118,7	60	20
		R0259-04-0013	80	105	80	118	105	129	141,7	60	20

loading...
