R0252 - R2091.34 - Führungsbuchse mit Flansch ISO9448-4-DIN9831
Datenblatt
Weitere Informationen
| Werkstoff | 1.7131 |
| Behandlung | Cementazione + Tempra |
| Norm | ISO 9448-4 DIN 9831 |
| Verwendung | Bussola con flangia serie europea per accoppiamento con colonna di guida stampo. Questa bussola viene fissata con viti sulla flangia. |

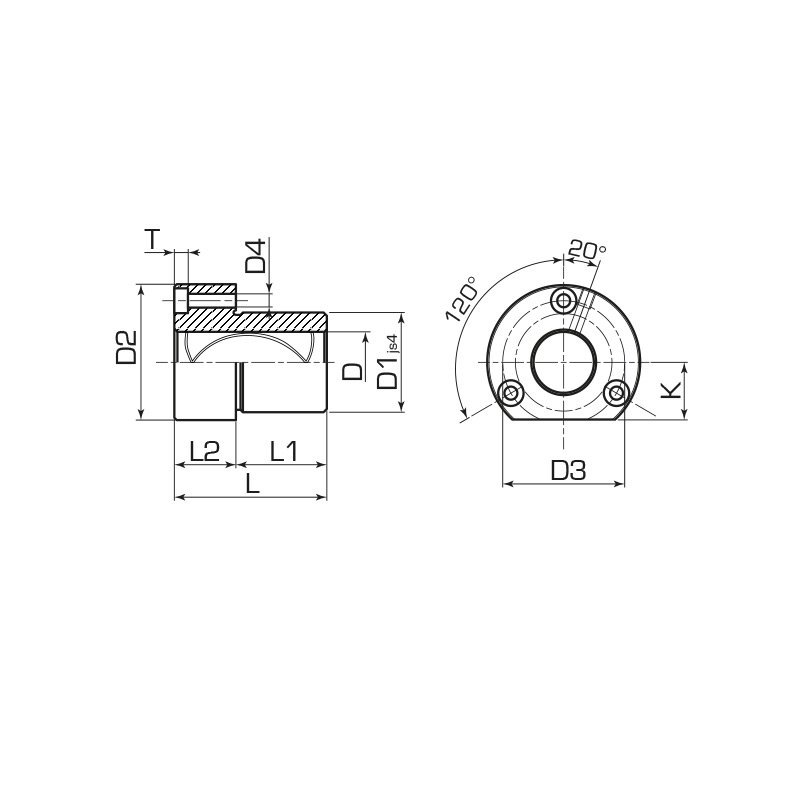

D
D1
L
D2
D3
D4
L1
L2
K
T
| Menge | Code | D | D1 | L | D2 | D3 | D4 | L1 | L2 | K | T | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
| R0252-04-0001 | 19 | 32 | 38 | 50 | 40 | 4,5 | 23 | 15 | 18 | 4,6 | |
|
| R0252-04-0002 | 20 | 32 | 38 | 50 | 40 | 4,5 | 23 | 15 | 18 | 4,6 | |
|
| R0252-04-0003 | 24 | 40 | 38 | 63 | 50 | 5,5 | 23 | 15 | 23 | 5,7 | |
|
| R0252-04-0004 | 25 | 40 | 38 | 63 | 50 | 5,5 | 23 | 15 | 23 | 5,7 | |
|
| R0252-04-0005 | 30 | 48 | 45 | 72 | 58 | 5,5 | 30 | 15 | 28 | 5,7 | |
|
| R0252-04-0006 | 32 | 48 | 45 | 72 | 58 | 5,5 | 30 | 15 | 28 | 5,7 | |
|
| R0252-04-0007 | 38 | 58 | 55 | 85 | 70 | 6,6 | 30 | 25 | 33 | 6,8 | |
|
| R0252-04-0008 | 40 | 58 | 55 | 85 | 70 | 6,6 | 30 | 25 | 33 | 6,8 | |
|
| R0252-04-0009 | 48 | 70 | 62 | 104 | 86 | 9 | 37 | 25 | 38 | 9 | |
|
| R0252-04-0010 | 50 | 70 | 62 | 104 | 86 | 9 | 37 | 25 | 38 | 9 |
