R0251 - R2091.32 - Führungsbuchse mit Flansch ISO9448-4-DIN9831
Datenblatt
Weitere Informationen
| Werkstoff | 1.7131 |
| Behandlung | Cementazione + Tempra |
| Norm | ISO 9448-4 DIN 9831 |
| Verwendung | Bussola con flangia serie europea per accoppiamento con colonna di guida stampo. Questa bussola viene fissata con viti sulla flangia. |
| Hinweis | Staffette e viti a richiesta |

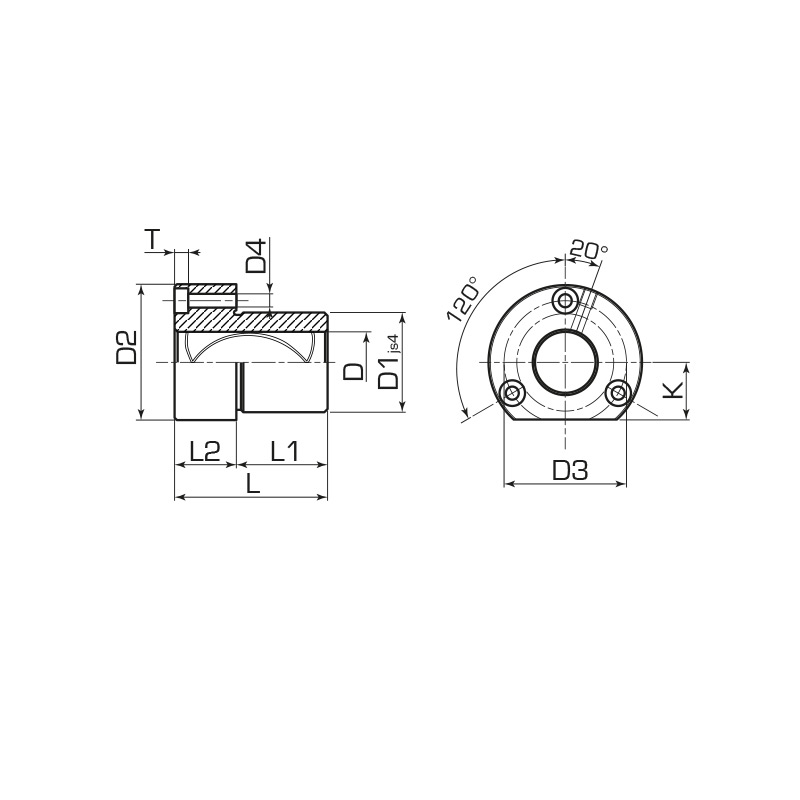

D
D1
L
D2
D3
D4
L1
L2
K
T
| Menge | Code | D | D1 | L | D2 | D3 | D4 | L1 | L2 | K | T | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
| R0251-04-0001 | 16 | 28 | 36 | 45 | 35 | 4,5 | 30 | 6 | 15 | 3,4 | |
|
| R0251-04-0002 | 19 | 32 | 45 | 50 | 40 | 4,5 | 30 | 15 | 18 | 4,6 | |
|
| R0251-04-0003 | 20 | 32 | 45 | 50 | 40 | 4,5 | 30 | 15 | 18 | 4,6 | |
|
| R0251-04-0004 | 24 | 40 | 55 | 63 | 50 | 5,5 | 30 | 25 | 23 | 5,7 | |
|
| R0251-04-0005 | 25 | 40 | 55 | 63 | 50 | 5,5 | 30 | 25 | 23 | 5,7 | |
|
| R0251-04-0006 | 30 | 48 | 62 | 72 | 58 | 5,5 | 37 | 25 | 28 | 5,7 | |
|
| R0251-04-0007 | 32 | 48 | 62 | 72 | 58 | 5,5 | 37 | 25 | 28 | 5,7 | |
|
| R0251-04-0008 | 38 | 58 | 67 | 85 | 70 | 6,6 | 37 | 30 | 33 | 6,8 | |
|
| R0251-04-0009 | 40 | 58 | 67 | 85 | 70 | 6,6 | 37 | 30 | 33 | 6,8 | |
|
| R0251-04-0010 | 48 | 70 | 89 | 104 | 86 | 9 | 47 | 42 | 38 | 9 | |
|
| R0251-04-0011 | 50 | 70 | 89 | 104 | 86 | 9 | 47 | 42 | 38 | 9 | |
|
| R0251-04-0012 | 60 | 85 | 89 | 120 | 100 | 9 | 47 | 42 | 46 | 9 | |
|
| R0251-04-0013 | 63 | 85 | 89 | 120 | 100 | 9 | 47 | 42 | 46 | 9 |
