Datenblatt

Weitere Informationen

Werkstoff	1.7131, Bronzo grafite
Behandlung	Cementazione + Tempra
Norm	ISO 9448-6 DIN 9831
Verwendung	Bussola estraibile serie europea con riporto in bronzo e inserti in grafite per accoppiamento con colonna guida stampo. Questa bussola viene fissata con le apposite staffette.
Hinweis	Staffette e viti a richiesta.

D

• 19
• 20
• 24
• 25
• 30
• 32
• 38
• 40
• 48
• 50
• 60
• 63
• 80

D1

• 32
• 40
• 48
• 58
• 70
• 85
• 105

L

• 43
• 59
• 75
• 82
• 97
• 116
• 120

D2

• 40
• 48
• 56
• 66
• 80
• 95
• 118

D3

• 39
• 46
• 53
• 63
• 77
• 92
• 115

D4

• 52
• 60
• 67
• 77
• 91
• 106
• 129

D5

• 64,7
• 72,7
• 79,7
• 89,7
• 103,7
• 118,7
• 141,7

L1

• 23
• 30
• 37
• 47
• 60

L2

• 20
• 36
• 45
• 50
• 56
• 60

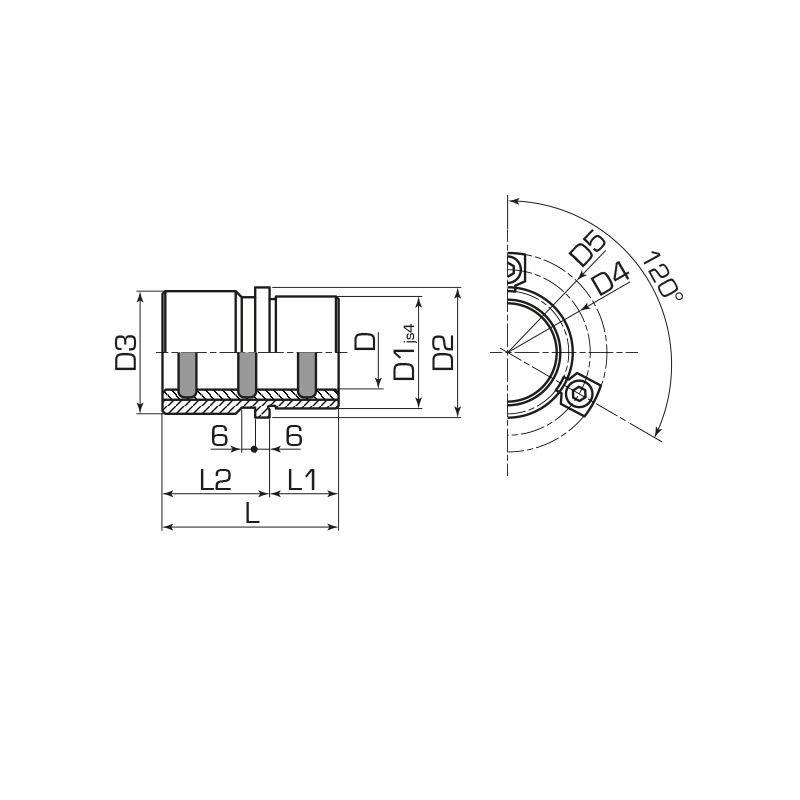

	Menge	Code	D	D1	L	D2	D3	D4	D5	L1	L2
		R0258-04-0001	19	32	43	40	39	52	64,7	23	20
		R0258-04-0002	20	32	43	40	39	52	64,7	23	20
		R0258-04-0003	24	40	59	48	46	60	72,7	23	36
		R0258-04-0004	25	40	59	48	46	60	72,7	23	36
		R0258-04-0005	30	48	75	56	53	67	79,7	30	45
		R0258-04-0006	32	48	75	56	53	67	79,7	30	45
		R0258-04-0007	38	58	82	66	63	77	89,7	37	45
		R0258-04-0008	40	58	82	66	63	77	89,7	37	45
		R0258-04-0009	48	70	97	80	77	91	103,7	47	50
		R0258-04-0010	50	70	97	80	77	91	103,7	47	50
		R0258-04-0011	60	85	116	95	92	106	118,7	60	56
		R0258-04-0012	63	85	116	95	92	106	118,7	60	56
		R0258-04-0013	80	105	120	118	115	129	141,7	60	60
