  Führungssäule mit Bund (ISO 9182-5 / DIN 9825)
•
  R0664
  Konische Führungssäule (ISO 9182-4 / DIN 9825)
•
  R0665
  Befestigungsbuchse für konische Säulen (ISO 9182-4 / DIN 9825)

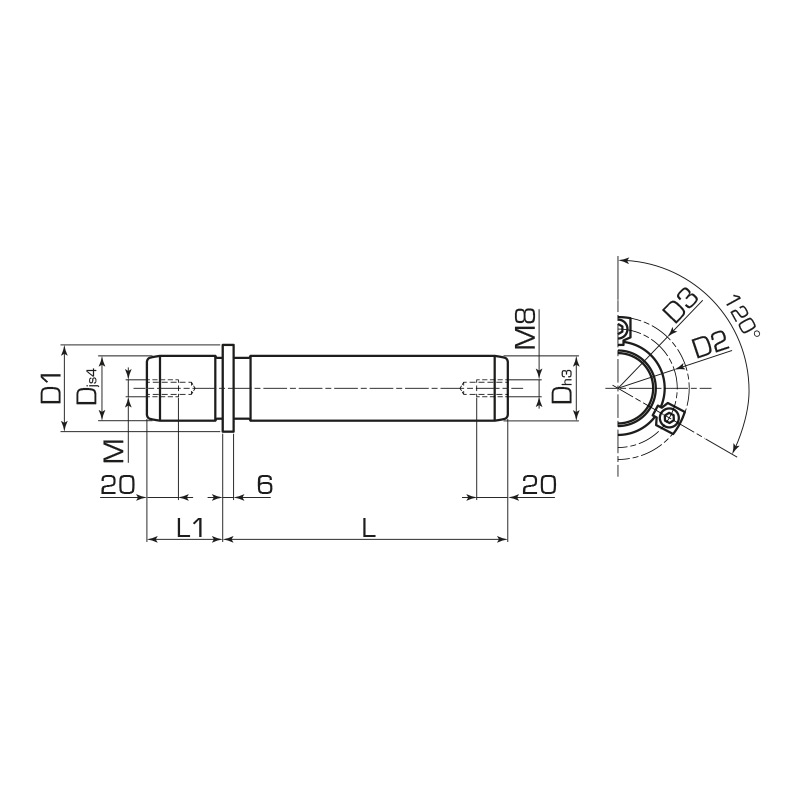

Datenblatt

Weitere Informationen

Werkstoff	1.7131
Behandlung	Cementazione + Tempra
Norm	ISO 9182-5 DIN 9825
Verwendung	Colonna serie europea estraibile per accoppiamento con bussola guida stampo. Si fissa con le apposite staffette e rondelle codice RTE. Ideali per l'utilizzo su stampi che richiedono parecchie fasi di manutenzione.
Hinweis	Vista la tolleranza h3 può essere accoppiata con gabbia a sfera per scorrimenti di precisione e su stampi con cicli veloci. Staffette e viti a richiesta.

D

• 19
• 20
• 24
• 25
• 30
• 32
• 38
• 40
• 48
• 50
• 60
• 63
• 80

D1

• 25
• 32
• 40
• 50
• 63
• 80
• 95

L

• 100
• 112
• 125
• 140
• 160
• 180
• 200
• 224
• 250
• 280
• 315
• 355
• 400

D2

• 36
• 43
• 51
• 61
• 74
• 91
• 106

D3

• 48,7
• 55,7
• 63,7
• 73,7
• 86,7
• 103,7
• 118,4

L1

• 23
• 30
• 37
• 47
• 60

M

• M8
• M12

	Menge	Code	D	D1	L	D2	D3	L1	M
		R0243-04-0001	19	25	100	36	48,7	23	M8
		R0243-04-0002	19	25	112	36	48,7	23	M8
		R0243-04-0003	19	25	125	36	48,7	23	M8
		R0243-04-0004	19	25	140	36	48,7	23	M8
		R0243-04-0005	19	25	160	36	48,7	23	M8
		R0243-04-0006	19	25	180	36	48,7	23	M8
		R0243-04-0007	19	25	200	36	48,7	23	M8
		R0243-04-0008	20	25	100	36	48,7	23	M8
		R0243-04-0009	20	25	112	36	48,7	23	M8
		R0243-04-0010	20	25	125	36	48,7	23	M8
		R0243-04-0011	20	25	140	36	48,7	23	M8
		R0243-04-0012	20	25	160	36	48,7	23	M8
		R0243-04-0013	20	25	180	36	48,7	23	M8
		R0243-04-0014	20	25	200	36	48,7	23	M8
		R0243-04-0015	24	32	100	43	55,7	30	M8
