Scheda prodotto

Maggiori informazioni

Materiale	1.7131, Bronzo
Trattamento	Cementazione + Tempra
Normativa	ISO 9448-6 DIN 9831
Utilizzo	Bussola serie europea estraibile con riporto in bronzo e con inserti in grafite, per accoppiamento con colonna guida stampo. Questa bussola si fissa con le apposite staffette.

D

• 19
• 20
• 24
• 25
• 30
• 32
• 38
• 40
• 48
• 50
• 60
• 63
• 80

D1

• 32
• 40
• 48
• 58
• 70
• 85
• 105

L

• 59
• 79
• 93
• 108
• 127
• 150

D2

• 40
• 48
• 56
• 66
• 80
• 95
• 118

D3

• 39
• 46
• 53
• 63
• 77
• 92
• 115

D4

• 52
• 60
• 67
• 77
• 91
• 106
• 129

D5

• 64,7
• 72,7
• 79,7
• 89,7
• 103,7
• 118,7
• 141,7

L1

• 23
• 30
• 37
• 47
• 60

L2

• 36
• 56
• 63
• 71
• 80
• 90

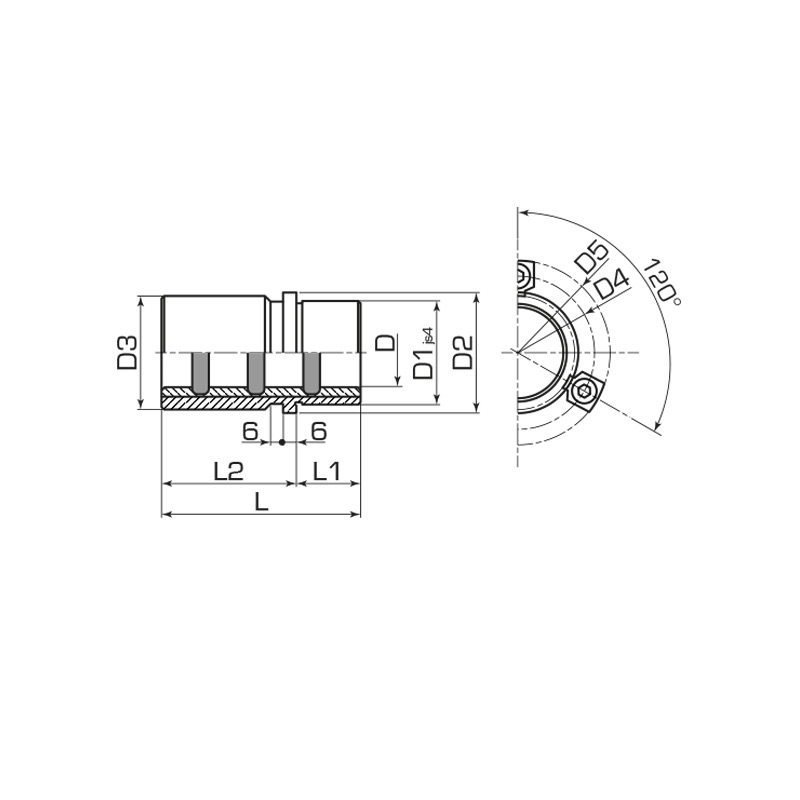

	Quantità	Codice	D	D1	L	D2	D3	D4	D5	L1	L2
		R0255-04-0001	19	32	59	40	39	52	64,7	23	36
		R0255-04-0002	20	32	59	40	39	52	64,7	23	36
		R0255-04-0003	24	40	79	48	46	60	72,7	23	56
		R0255-04-0004	25	40	79	48	46	60	72,7	23	56
		R0255-04-0005	30	48	93	56	53	67	79,7	30	63
		R0255-04-0006	32	48	93	56	53	67	79,7	30	63
		R0255-04-0007	38	58	108	66	63	77	89,7	37	71
		R0255-04-0008	40	58	108	66	63	77	89,7	37	71
		R0255-04-0009	48	70	127	80	77	91	103,7	47	80
		R0255-04-0010	50	70	127	80	77	91	103,7	47	80
		R0255-04-0011	60	85	150	95	92	106	118,7	60	90
		R0255-04-0012	63	85	150	95	92	106	118,7	60	90
		R0255-04-0013	80	105	150	118	115	129	141,7	60	90
