R0249 - R2081.33 - Bussola guida spallata ISO9448-6-DIN9831
Scheda prodotto
Maggiori informazioni
| Materiale | 1.7131 |
| Trattamento | Cementazione + Tempra |
| Normativa | ISO 9448-6 DIN 983 |
| Utilizzo | Bussola estraibile serie europea per accoppiamento con colonna guida stampo.Questa bussola si fissa con le apposite staffette. |
| Nota | Hanno facilità di montaggio e smontaggio quindi sono ideali per l'utilizzo su stampi che richiedono parecchie fasi di manutenzione. Staffette e viti a richiesta |

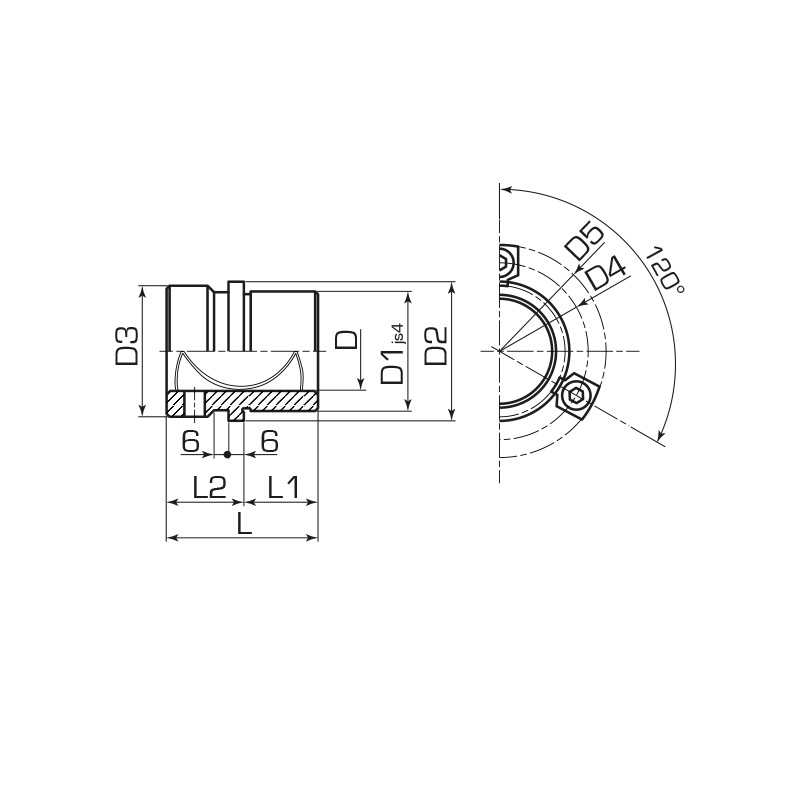

D
D1
L
D2
D3
D4
D5
L1
L2
| Quantità | Codice | D | D1 | L | D2 | D3 | D4 | D5 | L1 | L2 | |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
| R0249-04-0001 | 24 | 40 | 55 | 48 | 46 | 60 | 72,7 | 30 | 25 | |
|
| R0249-04-0002 | 25 | 40 | 55 | 48 | 46 | 60 | 72,7 | 30 | 25 | |
|
| R0249-04-0003 | 30 | 48 | 69 | 56 | 53 | 67 | 79,7 | 37 | 32 | |
|
| R0249-04-0004 | 32 | 48 | 69 | 56 | 53 | 67 | 79,7 | 37 | 32 | |
|
| R0249-04-0005 | 38 | 58 | 79 | 66 | 63 | 77 | 89,7 | 47 | 32 | |
|
| R0249-04-0006 | 40 | 58 | 79 | 66 | 63 | 77 | 89,7 | 47 | 32 | |
|
| R0249-04-0007 | 48 | 70 | 96 | 80 | 77 | 91 | 103,7 | 60 | 36 | |
|
| R0249-04-0008 | 50 | 70 | 96 | 80 | 77 | 91 | 103,7 | 60 | 36 |
