Scheda prodotto

Maggiori informazioni

Materiale	1.7131, Bronzo
Trattamento	Cementazione + Tempra
Normativa	ISO 9448-4 DIN 9831
Utilizzo	Bussola serie europea con flangia in bronzo con inserti in grafite per accoppiamento con colonna di guida stampo. Questa bussola viene fissata con viti sulla flangia.

D

• 19
• 20
• 24
• 25
• 30
• 32
• 38
• 40
• 48
• 50

D1

• 32
• 40
• 48
• 58
• 70

L

• 38
• 45
• 55
• 62

D2

• 50
• 63
• 72
• 85
• 104

D3

• 40
• 50
• 58
• 70
• 86

D4

• 4,5
• 5,5
• 6,6
• 9

L1

• 23
• 30
• 37

L2

• 15
• 25

K

• 18
• 23
• 28
• 33
• 38

T

• 4,6
• 5,7
• 6,8
• 9

Tipo

• BG

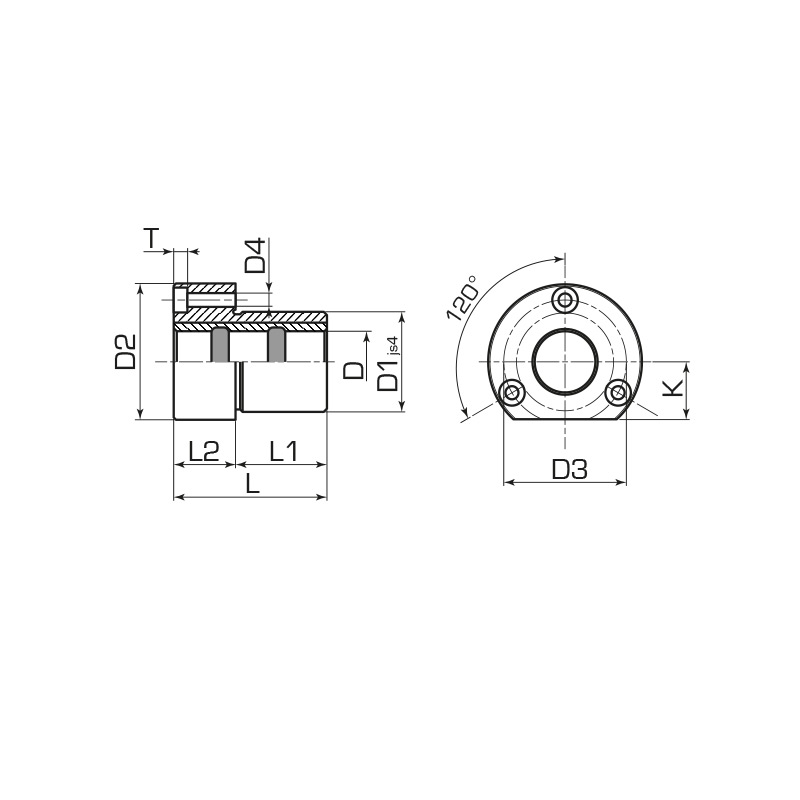

	Quantità	Codice	D	D1	L	D2	D3	D4	L1	L2	K	T	Tipo
		R0253-04-0001	19	32	38	50	40	4,5	23	15	18	4,6	BG
		R0253-04-0002	20	32	38	50	40	4,5	23	15	18	4,6	BG
		R0253-04-0003	24	40	38	63	50	5,5	23	15	23	5,7	BG
		R0253-04-0004	25	40	38	63	50	5,5	23	15	23	5,7	BG
		R0253-04-0005	30	48	45	72	58	5,5	30	15	28	5,7	BG
		R0253-04-0006	32	48	45	72	58	5,5	30	15	28	5,7	BG
		R0253-04-0007	38	58	55	85	70	6,6	30	25	33	6,8	BG
		R0253-04-0008	40	58	55	85	70	6,6	30	25	33	6,8	BG
		R0253-04-0009	48	70	62	104	86	9	30	25	38	9	BG
		R0253-04-0010	50	70	62	104	86	9	37	25	38	9	BG
