R0247 - R2081.35 - Bussola guida spallata ISO9448-6-DIN9831
Scheda prodotto
Maggiori informazioni
| Materiale | 1.7131 |
| Trattamento | Cementazione + Tempra |
| Normativa | ISO 9448-6 DIN 9831 |
| Utilizzo | Bussola estraibile serie europea per accoppiamento con colonna guida stampo. Questa bussola si fissa con le apposite staffette. |
| Nota | Hanno facilità di montaggio e smontaggio quindi sono ideali per l'utilizzo su stampi che richiedono parecchie fasi di manutenzione. Staffette e viti a richiesta |

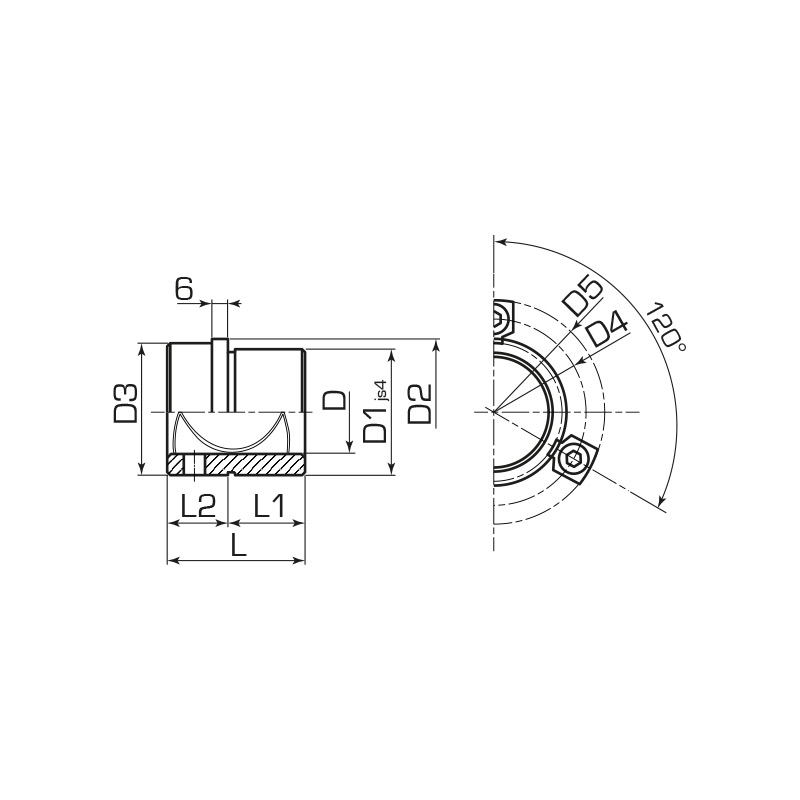

D
D1
L
D2
D3
D4
D5
L1
L2
| Quantità | Codice | D | D1 | L | D2 | D3 | D4 | D5 | L1 | L2 | |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
| R0245-04-0005 | 30 | 48 | 93 | 56 | 53 | 67 | 79,7 | 30 | 63 | |
|
| R0247-04-0001 | 19 | 32 | 35 | 40 | 32 | 52 | 64,7 | 23 | 12 | |
|
| R0247-04-0002 | 20 | 32 | 35 | 40 | 32 | 52 | 64,7 | 23 | 12 | |
|
| R0247-04-0003 | 24 | 40 | 35 | 48 | 40 | 60 | 72,7 | 23 | 12 | |
|
| R0247-04-0004 | 25 | 40 | 35 | 48 | 40 | 60 | 72,7 | 23 | 12 | |
|
| R0247-04-0005 | 30 | 48 | 42 | 56 | 48 | 67 | 79,7 | 30 | 12 | |
|
| R0247-04-0006 | 32 | 48 | 42 | 56 | 48 | 67 | 79,7 | 30 | 12 | |
|
| R0247-04-0007 | 38 | 58 | 52 | 66 | 58 | 77 | 89,7 | 37 | 15 | |
|
| R0247-04-0008 | 40 | 58 | 52 | 66 | 58 | 77 | 89,7 | 37 | 15 | |
|
| R0247-04-0009 | 48 | 70 | 65 | 80 | 70 | 91 | 103,7 | 47 | 18 | |
|
| R0247-04-0010 | 50 | 70 | 65 | 80 | 70 | 91 | 103,7 | 47 | 18 | |
|
| R0247-04-0011 | 60 | 85 | 80 | 95 | 85 | 106 | 118,7 | 60 | 20 | |
|
| R0247-04-0012 | 63 | 85 | 80 | 95 | 85 | 106 | 118,7 | 60 | 20 |
