R0265 - R2091.44 - Bussola guida a sfere con flangia per gabbia a sfera ISO9448-5-DIN9831

Documenti

Elementi di Guida - Lamiera

Elementi Guida su sfere Serie ISO

•
  R0260
  R2061.44 - Bussola guida a sfere ISO9448-3-DIN9831
•
  R0261
  R2081.47 - Bussola guida a sfere con collare ISO9448-7-DIN9831
•
  R0262
  R2081.49 - Bussola guida a sfere con collare ISO9448-7-DIN9831
•
  R0263
  R2081.45 - Bussola guida a sfere con collare ISO9448-7-DIN9831
•
  R0264
  R2081.46 - Bussola guida a sfere con collare ISO9448-7-DIN9831
•
  R0265
  R2091.44 - Bussola guida a sfere con flangia per gabbia a sfera ISO9448-5-DIN9831
•
  R0266
  R2091.45 - Bussola guida a sfere con flangia per gabbia a sfera ISO9448-5-DIN9831
•
  R0267
  R2081.44 - Bussola guida a sfere con collare
•
  R0271
  R2091.46 - Bussola guida a sfere con flangia per gabbia a sfera ISO9448-5-DIN9831
•
  R0273
  R206.71 - Gabbia a sfere

Scheda prodotto

Maggiori informazioni

Materiale	1.7131
Trattamento	Cementazione + Tempra
Normativa	ISO 9448-5 DIN 9831
Utilizzo	Bussola estraibile, con flangia, serie europea per accoppiamento con gabbia a sfera. Questa bussola viene fissata con viti sulla flangia. Ideale per scorrimenti e per stampi con cicli veloci.

D

• 19
• 20
• 24
• 25
• 30
• 32
• 38
• 40
• 48
• 50
• 60
• 63
• 80

D1

• 25
• 26
• 30
• 31
• 38
• 40
• 46
• 48
• 56
• 58
• 68
• 71
• 92

L

• 71
• 80
• 95
• 120
• 140

D2

• 32
• 40
• 48
• 58
• 70
• 85
• 105

D3

• 50
• 63
• 72
• 85
• 104
• 120
• 148

D4

• 40
• 50
• 58
• 70
• 86
• 100
• 125

D5

• 4,5
• 5,5
• 6,6
• 9
• 11

L1

• 52
• 62
• 72
• 77
• 102
• 125

L2

• 37
• 47
• 60
• 75

L3

• 15
• 25
• 30
• 42
• 50

K

• 18
• 23
• 28
• 33
• 38
• 46
• 56

T

• 4,6
• 5,7
• 6,8
• 9
• 11

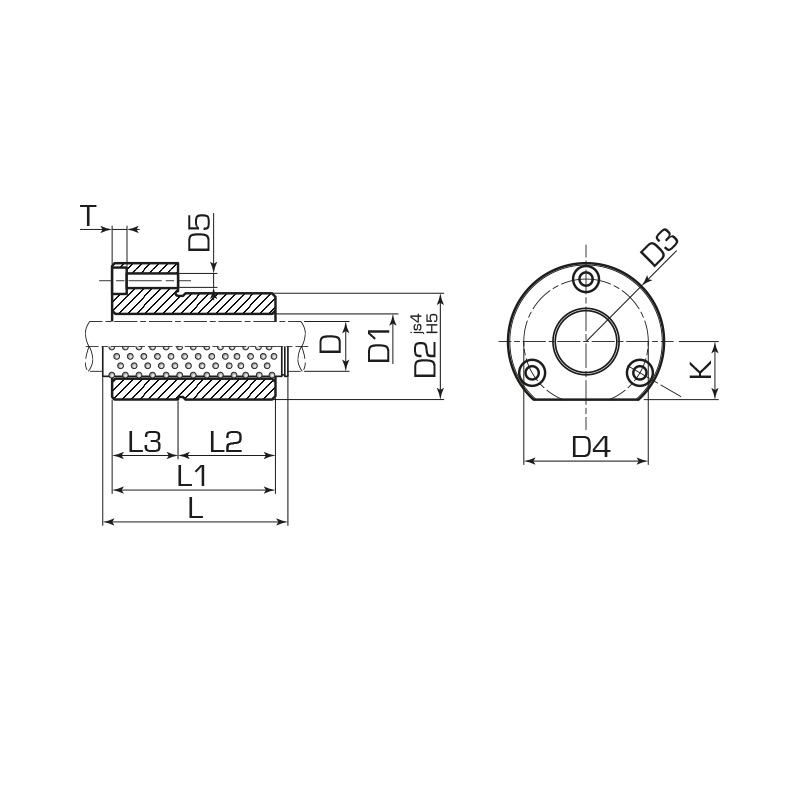

	Quantità	Codice	D	D1	L	D2	D3	D4	D5	L1	L2	L3	K	T
		R0265-04-0001	19	25	71	32	50	40	4,5	52	37	15	18	4,6
		R0265-04-0002	20	26	71	32	50	40	4,5	52	37	15	18	4,6
		R0265-04-0003	24	30	71	40	63	50	5,5	62	37	25	23	5,7
		R0265-04-0004	25	31	71	40	63	50	5,5	62	37	25	23	5,7
		R0265-04-0005	30	38	80	48	72	58	5,5	72	47	25	28	5,7
		R0265-04-0006	32	40	80	48	72	58	5,5	72	47	25	28	5,7
		R0265-04-0007	38	46	95	58	85	70	6,6	77	47	30	33	6,8
		R0265-04-0008	40	48	95	58	85	70	6,6	77	47	30	33	6,8
		R0265-04-0009	48	56	120	70	104	86	9	102	60	42	38	9
		R0265-04-0010	50	58	120	70	104	86	9	102	60	42	38	9
		R0265-04-0011	60	68	120	85	120	100	9	102	60	42	46	9
		R0265-04-0012	63	71	120	85	120	100	9	102	60	42	46	9
		R0265-04-0013	80	92	140	105	148	125	11	125	75	50	56	11
