R0263 - R2081.45 - Bussola guida a sfere con collare ISO9448-7-DIN9831
Scheda prodotto
Maggiori informazioni
| Materiale | 1.7131 |
| Trattamento | Cementazione + Tempra |
| Normativa | ISO 9448-7 DIN 9831 |
| Utilizzo | Bussola estraibile serie europea per accoppiamento con gabbia a sfera. Questa bussola viene fissata con le apposite staffette. Ideale per scorrimenti e per stampi con cicli veloci. |

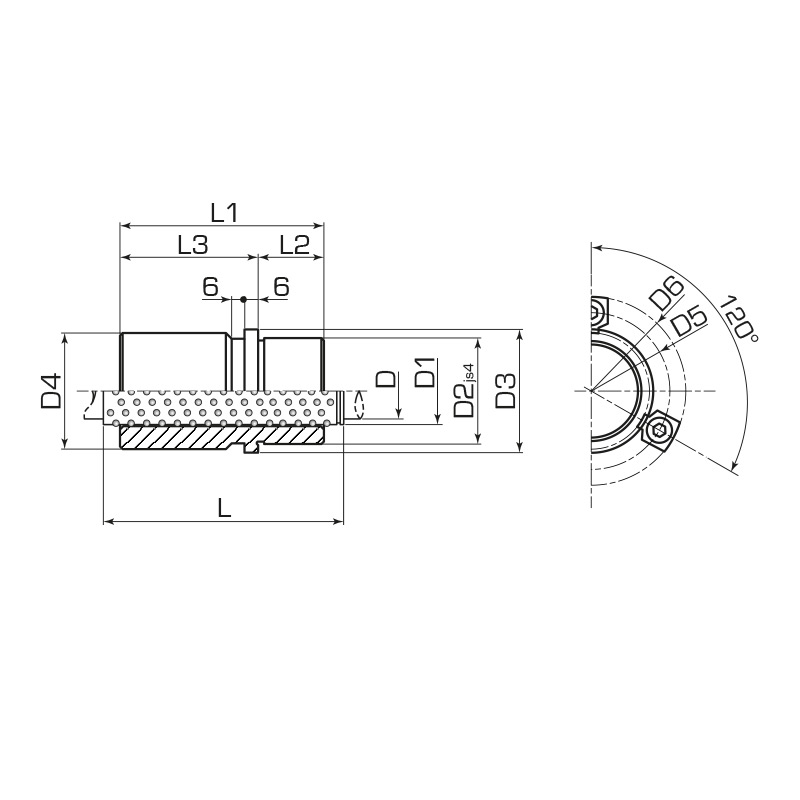

D
D1
L
D2
D3
D4
D5
D6
L1
L2
L3
| Quantità | Codice | D | D1 | L | D2 | D3 | D4 | D5 | D6 | L1 | L2 | L3 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
| R0263-04-0001 | 24 | 30 | 95 | 40 | 48 | 46 | 60 | 72,7 | 80 | 30 | 50 | |
|
| R0263-04-0002 | 25 | 31 | 95 | 40 | 48 | 46 | 60 | 72,7 | 80 | 30 | 50 | |
|
| R0263-04-0003 | 30 | 38 | 120 | 48 | 56 | 53 | 67 | 79,7 | 93 | 37 | 56 | |
|
| R0263-04-0004 | 32 | 40 | 120 | 48 | 56 | 53 | 67 | 79,7 | 93 | 37 | 56 | |
|
| R0263-04-0005 | 38 | 46 | 140 | 58 | 66 | 63 | 77 | 89,7 | 110 | 47 | 63 | |
|
| R0263-04-0006 | 40 | 48 | 140 | 58 | 66 | 63 | 77 | 89,7 | 110 | 47 | 63 | |
|
| R0263-04-0007 | 48 | 56 | 160 | 70 | 80 | 77 | 91 | 103,7 | 131 | 60 | 71 | |
|
| R0263-04-0008 | 50 | 58 | 160 | 70 | 80 | 77 | 91 | 103,7 | 131 | 60 | 71 |
