R0231 - B7 - Herausziehbare Buchse
Datenblatt
Weitere Informationen
| Werkstoff | 1.7131 |
| Behandlung | Cementazione + Tempra |
| Härte | 61-63 HRC |
| Verwendung | Bussola estraibile serie nazionale per accoppiamento con colonna guida stampo. Questa bussola si fissa con apposite staffette. Sono ideali per l'utilizzo su stampi che richiedono parecchie fasi di manutenzione. |

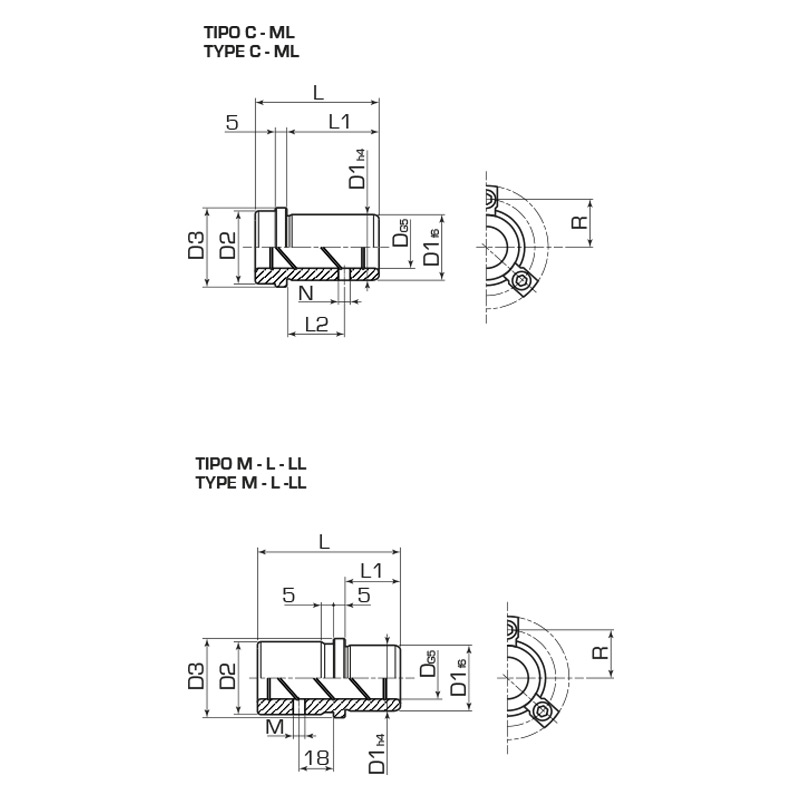

D
Typ
L
D1
D2
D3
L1
L2
M
N
R
| Menge | Code | D | Typ | L | D1 | D2 | D3 | L1 | L2 | M | N | R | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
| R0231-04-0001 | 18 | C | 31 | 28 | 29 | 34 | 18 | 8 | 5 | 21 | ||
|
| R0231-04-0002 | 18 | M | 50 | 28 | 31 | 34 | 18 | 6x1 | 21 | |||
|
| R0231-04-0003 | 18 | ML | 50 | 28 | 29 | 34 | 37 | 8 | 5 | 21 | ||
|
| R0231-04-0004 | 18 | L | 70 | 28 | 31 | 34 | 18 | 6x1 | 21 | |||
|
| R0231-04-0005 | 18 | LL | 70 | 28 | 31 | 34 | 27 | 6x1 | 21 | |||
|
| R0231-04-0006 | 19 | C | 31 | 28 | 29 | 34 | 18 | 8 | 5 | 21 | ||
|
| R0231-04-0007 | 19 | M | 50 | 28 | 31 | 34 | 18 | 6x1 | 21 | |||
|
| R0231-04-0008 | 19 | ML | 50 | 28 | 29 | 34 | 37 | 8 | 5 | 21 | ||
|
| R0231-04-0009 | 19 | L | 70 | 28 | 31 | 34 | 18 | 6x1 | 21 | |||
|
| R0231-04-0010 | 19 | LL | 70 | 28 | 31 | 34 | 27 | 6x1 | 21 | |||
|
| R0231-04-0011 | 24 | C | 36 | 38 | 39 | 44 | 23 | 9 | 5 | 26 | ||
|
| R0231-04-0012 | 24 | M | 55 | 38 | 41 | 44 | 23 | 10x1 | 26 | |||
|
| R0231-04-0013 | 24 | ML | 55 | 38 | 39 | 44 | 42 | 12 | 5 | 26 | ||
|
| R0231-04-0014 | 24 | L | 80 | 38 | 41 | 44 | 23 | 10x1 | 26 | |||
|
| R0231-04-0015 | 24 | LL | 80 | 38 | 41 | 44 | 32 | 10x1 | 26 |
