R0322 - CNT - Centraggio parallelo
Scheda prodotto
Maggiori informazioni
| Materiale | Maschio: Grafite; Femmina: Rivestimento PVD |
| Utilizzo | Centraggio parallelo che può essere montato sul lato dello stampo, per centrare le piastre prima della chiusura dello stampo, dotato di inserti in grafite che generano un'autolubrificazione. |

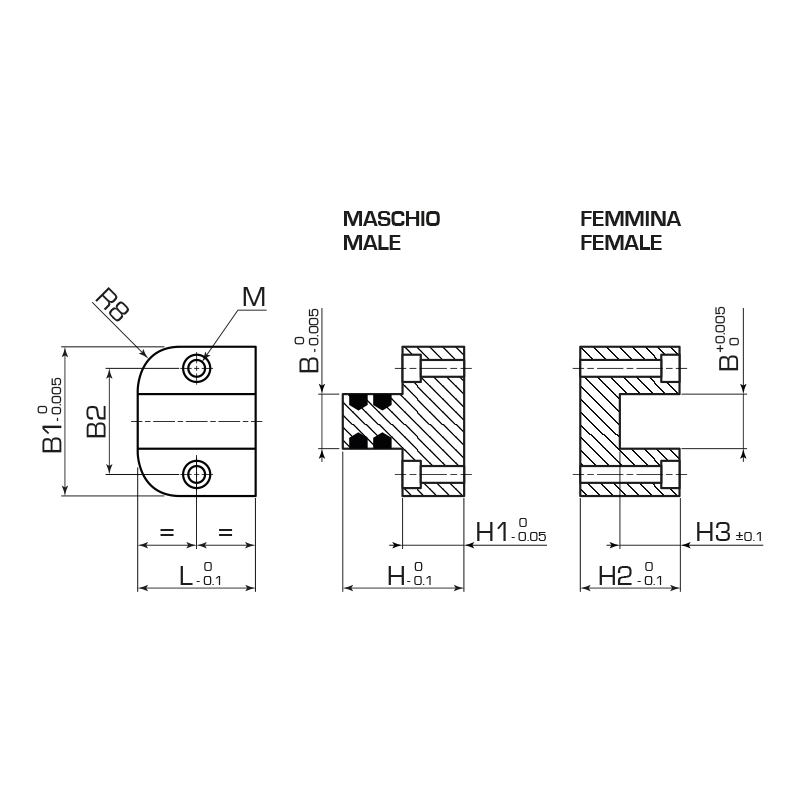

B
L
H
M
B1
B2
H1
H2
H3
| Quantità | Codice | B | L | H | M | B1 | B2 | H1 | H2 | H3 | |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
| R0322-08-0001 | 11 | 26 | 29,5 | M5 | 35 | 23 | 15 | 25 | 15 | |
|
| R0322-08-0002 | 15 | 30 | 29,5 | M6 | 45 | 30 | 15 | 25 | 15 | |
|
| R0322-08-0003 | 20 | 36 | 39,5 | M8 | 55 | 37,5 | 20 | 30 | 20 | |
|
| R0322-08-0004 | 30 | 36 | 44,5 | M10 | 75 | 52 | 20 | 35 | 25 | |
|
| R0322-08-0005 | 40 | 45 | 59,5 | M10 | 100 | 70 | 20 | 60 | 40 | |
|
| R0322-08-0006 | 60 | 50 | 79,5 | M14 | 125 | 92,5 | 25 | 80 | 55 |
