R0338 - PI - Innengleitplatte
Datenblatt
Weitere Informationen
| Werkstoff | Pinza, Asta: 1.2344; Bussola - 1.2842 |
| Behandlung | Pinza, Asta:Tempra; Bussola: Tempra |
| Härte | Pinza, Asta : HRC 50/52; Bussola: HRC 54/56 |
| Verwendung | Pattino interno realizzaibile su disegno e specifiche tecniche del cliente. |

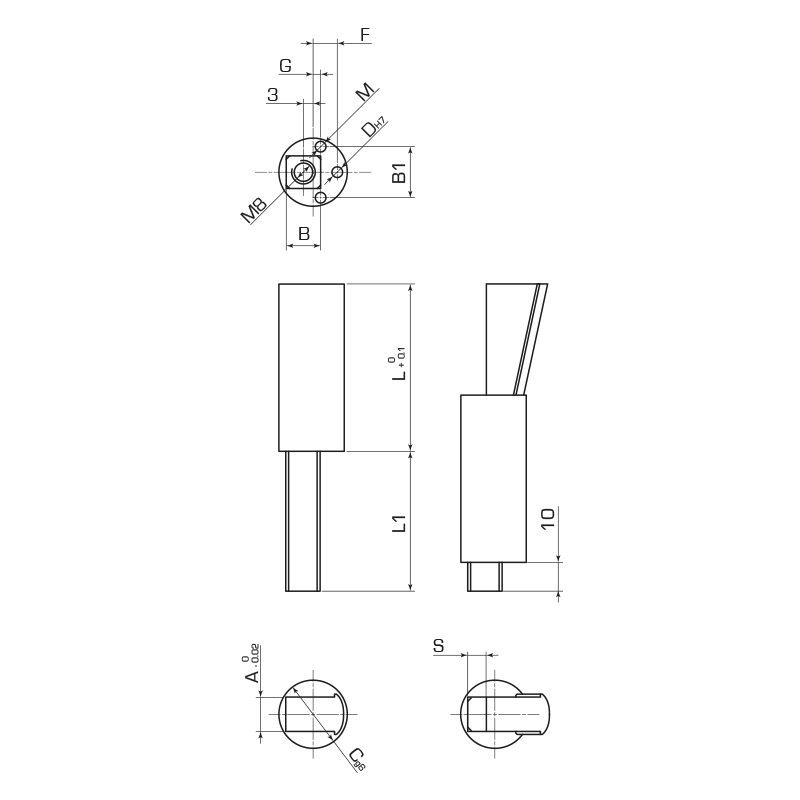

A
B1
L
L1
C
B
S x 0°
| Menge | Code | A | B1 | L | L1 | C | B | S x 0° | |
|---|---|---|---|---|---|---|---|---|---|
|
| R0338-08-0001 | 12 | 18 | 66 | 45 | 24 | 12 | 7,5 | |
|
| R0338-08-0002 | 16 | 24 | 66 | 45 | 32 | 18 | 7,5 | |
|
| R0338-08-0003 | 20 | 30 | 76 | 50 | 36 | 18 | 8,5 | |
|
| R0338-08-0004 | 24 | 36 | 76 | 50 | 42 | 18 | 8,5 |
