R0215 - R11 - Führungsbuchse ohne Zentrieransatz
Datenblatt
Weitere Informationen
| Werkstoff | 1.7131 |
| Behandlung | Cementazione + Tempra |
| Norm | ≈ DIN 16716 - E |
| Verwendung | Bussola serie europea in acciaio con collare montata su piastra porta impronte per accoppiamento con colonna per guida stampo. |

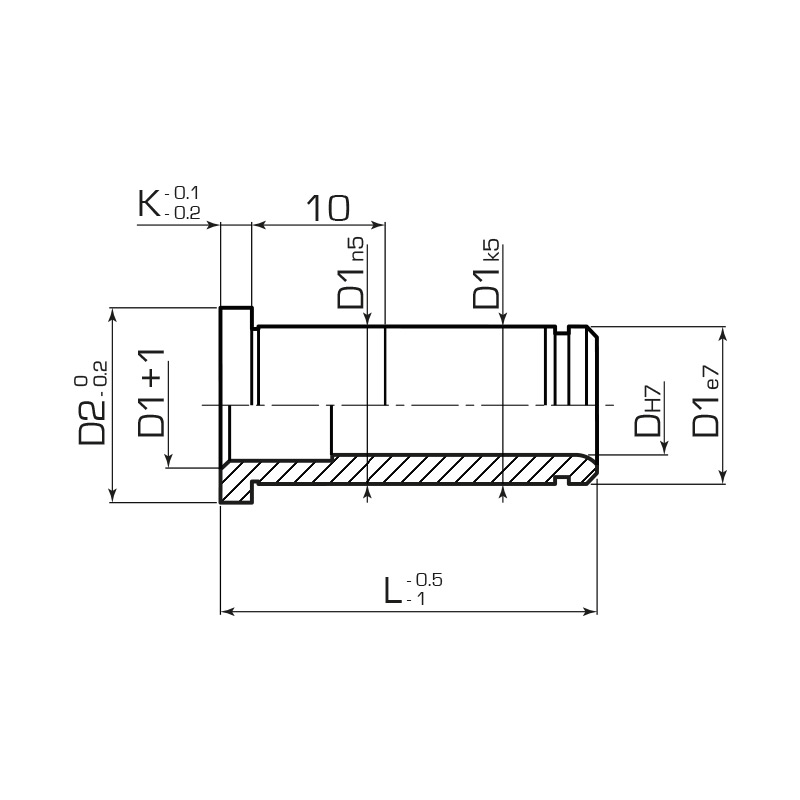

D
D1
L
D2
K
| Menge | Code | D | D1 | L | D2 | K | |
|---|---|---|---|---|---|---|---|
|
| R0215-03-0001 | 14 | 20 | 17 | 25 | 6 | |
|
| R0215-03-0002 | 14 | 20 | 22 | 25 | 6 | |
|
| R0215-03-0003 | 14 | 20 | 27 | 25 | 6 | |
|
| R0215-03-0004 | 14 | 20 | 36 | 25 | 6 | |
|
| R0215-03-0005 | 14 | 20 | 46 | 25 | 6 | |
|
| R0215-03-0006 | 14 | 20 | 56 | 25 | 6 | |
|
| R0215-03-0007 | 14 | 20 | 66 | 25 | 6 | |
|
| R0215-03-0008 | 14 | 20 | 76 | 25 | 6 | |
|
| R0215-03-0009 | 14 | 20 | 86 | 25 | 6 | |
|
| R0215-03-0010 | 14 | 20 | 96 | 25 | 6 | |
|
| R0215-03-0011 | 15 | 20 | 17 | 25 | 6 | |
|
| R0215-03-0012 | 15 | 20 | 22 | 25 | 6 | |
|
| R0215-03-0013 | 15 | 20 | 27 | 25 | 6 | |
|
| R0215-03-0014 | 15 | 20 | 36 | 25 | 6 | |
|
| R0215-03-0015 | 15 | 20 | 46 | 25 | 6 |
